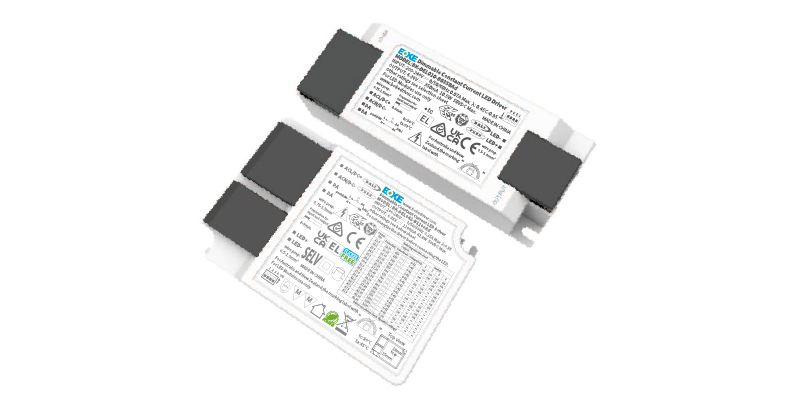

DEL series

CC Independent Dimmable driver

Features

● Support DALI-2+PUSH (switch DIM)dimming mode

● 16-level current output can be realized through external DIP-switch

● Soft dimming and flicker-free at any brightness

● Using HPC patent technology,at any dimming level,the brightness between
    lights is same

Dimming range 1%~100%,output current accuracy 1%,

● Standby power input <0.5W

● High PF,high efficiency,low THD

 Screw-free and pressing type strain relief,easier install

● Independent input and output strain relief,stronger wiring

Intelligent LED hot-plug protection function

SELV and Class II design,suitable for use outside of the light

● Passed ENEC-TUV,CE,RCM,CCC,DALI-2 and other certifications



Dimmable driver DLL052-1300BD-04

Parameters

                                            Input          Output       Output          Output

            Model                   voltage         power        voltage         current           PF    Efficiency    THD       Ta           Tc       Weight                Dimension

BK-DEL010-0350Ad    200-240VAC     10.5W      6-42VDC     0.10-0.35A      0.95        84%       10%       60℃      90℃      84g        L117*W45.5*H24mm

BK-DEL022-0600Ad    200-240VAC     22.8W      6-42VDC     0.22-0.60A      0.95        86%       10%       50℃      90℃      105g      L117*W45.5*H29mm

BK-DEL028-0750Ad    200-240VAC     28.5W      6-42VDC     0.30-0.75A      0.95        86%       10%        45℃      90℃      165g      L117*W45.5*H29mm

BK-DEL030-0800Ad   180-264VAC     30.4W       6-42VDC     0.25-0.80A      0.95        87%         7%       45℃      90℃       170g      L103*W68.5*H31mm

BK-DEL042-0800Bd   180-264VAC     41.6W       6-84VDC     0.25-0.80A      0.95        89%        7%        45℃      90℃       170g      L103*W68.5*H31mm

BK-DEL042-1100Ad   180-264VAC     41.8W       6-42VDC     0.45-1.10A      0.95        88%        7%        45℃      90℃       170g      L103*W68.5*H31mm

BK-DEL060-2000Ad   180-264VAC     60.0W       6-42VDC     0.80-2.00A      0.95        89%        7%        45℃      90℃       245g      L123.5*W79.5*H31mm

Suffix d=DALI-2+PUSH

Specifications

Item                                                            Parameter

Rated voltage                                            200-240VAC / 200-240VDC

Limited voltage                                         180-264VAC / 180-264VDC

Overoltage protection                             380V(30 min)

Protection class                                        Class II, SELV

Output current accuracy                         1%

Dimming range                                         1-100%

Power on time                                           <0.6s

Standby power                                          <0.5W

No-load voltage                                         <50V

Surge                                                          L-N : 2KV

Flicker-free                                                Pst LM <1,SVM <0.4

Operation temperature                          -20℃-+45℃

IP rating                                                     IP 20

Life time                                                     50000 hours

Warranty                                                    5 years

Dimension

Dimmable driver DLL052-1300BD-01

Wiring diagram
